音响设备噪声的传播特点

根据建设单位所提供的装修平面布置图，此场所噪声将在110dBA 左右,瞬间锋值更达到118dB 以上(按测试时距扬声器1 米量度), 且频带较宽，但以低

 频声信号最强，发出的低频声音令楼内住宿人员甚感烦恼，并对附近居民的生活产生一定的噪声污染。

 振动噪声传播

 音响设备噪声的传播途径有两个：一是空气传声，二是固体传声。通过空

 气介质的传播途径，依照材料的隔声量计算：

 公式（1） TL=20Log( ωM/ρC)

 公式中： ω=2πf ，振动圆频率：M — 建筑构件面密度kg/m2; pC — 空气特性阻抗。

 由公式（1）可知，在同等条件下（建筑构件面密度M，空气特阻抗ρC 相同），若低频信号突出，既圆频率ω 小时，材料的隔声量也小，这就是音响设备噪声“ 穿透力” 强的原因。

 音响设备噪声传播的另一个途径是固体传声。墙体、楼板、梁柱等在声音激发下会产生受迫振动，振动既有垂直于墙面的也有沿墙面传播的, 不同的入射频率或入射角度将产生不同的沿墙面传播的传播速度Cf,激发建筑构件引起振动，以振动形式污染环境；或通过建筑构件产生“ 二次辐射声” 所谓固体传声，以噪声形式污染环境。

 由于今天国内只能引用《社会生活环境噪声排放标准（GB 22337—2008）》及《声环境质量标准（GB 3096－2008）》, 但此标准只适用于物体撞击时所产

酒吧隔声构造建议方案

生噪声值dB(A 计权平均值), 国内对声传播产生的固体传声目前还没有一个固定的计算方法，根据过往经验及资料所得，一般建筑构件的固体传声的衰减量，仅为0.02～0.2dB/m。钢铁等金属构件的衰减更小，可以传播的更远。音响设备噪声的防治音响设备和装修结构的振动和隔振对固体传振和固体传声也有影响，如音 响设备的音箱，由于安置方法不当或正对着原结构墙柱体，则会产生固体传振和传声。实际操作体验出，有刚性连接时可以增加3～5dB 噪声级的传声效果或增加4～7dB 振动极的传振效果。音响设备噪声的治理技术，与一般机电设备不同。音响设备噪声属于宽频带噪声,不能从声源上治理，一般的声学治理技术如吸声、消声等也难于用上。此外，既要考虑振动和噪声的传播，又要考虑声场的音响效果。音响设备噪声的治理主要从建筑结构上去考虑，尽量减低振动和噪声的传播。因此，须结合装修来进行音响设备的噪声治理。但是一般人往往认为只要使用隔音材料就能隔音,但噪音会借着空气和固体传播,而且还会向原结构体所有方向扩展,所以若仅于特定场所使用隔音材料时将会无法发挥隔音效果,并且若使用了和噪音性质不合的材料时,还是无法发挥效果,所以为了能满足整体所需要的隔音量,在选择结构、材料、施工方法等的同时还需注意建筑上的结构强度、施工难易、表面设计等是否合适。另外工程费用也需考虑在内,亦即需综合上述诸点做综合性的计划。

一、工程概况

 该场所为独立酒吧娱乐场，一楼是酒吧，六、七楼是酒店客房，周边10-50m范围内是居民区。主要考虑酒吧对楼上住户以及周围居民的影响。针对的该楼酒吧隔声构造建议方案酒吧的音响设备及往后的营业方针，将发出很强劲的噪声，由于这类噪声频带宽、强度大，噪声穿透能力很强，且固体传声严重，干扰周边居民的正常生活。严重污染环境。振动不仅对人、建筑物以及仪器设备等带来直接的干扰与危害,而且往往伴随着振动噪声的辐射和固体声沿建筑物结构传播。本建议采用浮筑“BOX IN BOX”隔振方式以减少环境振动向建筑物传播, 由其针对的酒吧娱乐场所基础所采取的措施。因此必须对墙身、地面、天花进行隔音减震处理。

 本设计的目标是：

噪声排放量达到国家标准。

二、标准规范及设计依据

1）《民用建筑隔声设计规范》GB 50118 - 2010

2）《民用建筑设计通则》GB 50352 - 2005

3）《建筑隔声与吸声构造》（国家建筑标准设计图集 08J931）

4）《建筑内部装修设计防火规范》（GB 50222 - 95）

5）《民用建筑工程室内环境污染控制规范》GB50325-2001

6）《社会生活环境噪声排放标准》GB 22337—2008

2.1

社会生活噪声排放边界噪声排放限值 dB(A)

7）《声环境质量标准》GB3096-2008

酒吧隔声构造建议方案

8）《建筑隔声评价标准》GB/T50121-2005

9） 甲方的要求及相关的建筑、装饰图纸

三、隔声构造初步方案

（1）酒吧减震隔音方案

根据客户提供的现场情况及我司多年的经验判断，酒吧在正常营业的情况下房内声压级达到 110dBA 以上,如外墙和天花比较薄的情况下必定会对楼上酒店住房产生噪声影响，特别在地面没有做减振的情况下，酒吧营业时低音炮产生的振动也会通过地面传播到居民区，从而影响居民的日常休息。现给出其隔声减振构造的初步方案，包括墙体、地板、天花等部分的隔声减振处理。为了避免天花开孔多，从而影响隔音系统的效果，建议通风管道在安装完隔音天花后再进行布置管道。

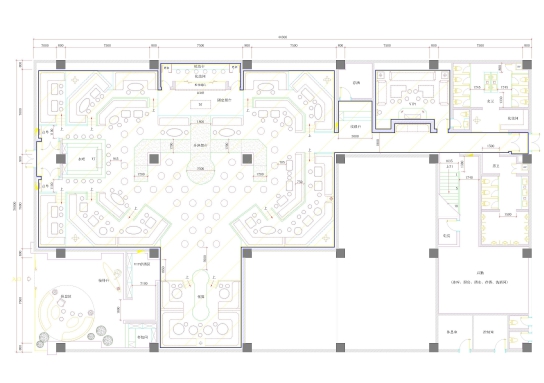

图 1.酒吧平面图

黄色线条内地面做隔声处理

酒吧隔声构造建议方案

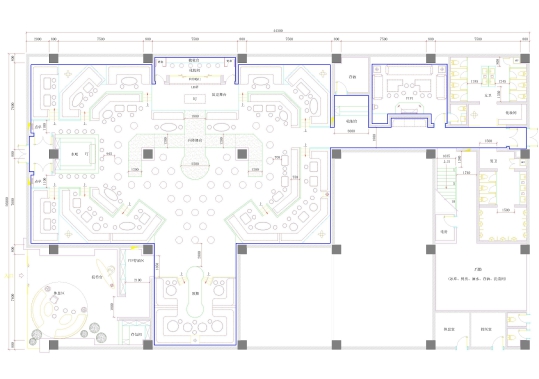

图 2.酒吧平面图

蓝色线条内墙面做隔声处理

图 2.酒吧平面图

蓝色线条内天花做隔声处理

-6-

酒吧隔声构造建议方案

1. 地板采用弹性复合型浮筑楼板弹性复合型浮筑楼板是目前解决楼板结构传声最有效的措施之一，能较好地提高楼板的低频隔声量，有效地实现房间与楼板的弹性隔离效果。经实测，浮筑楼板的撞击声改善量能达到 20dB 以上。图 4 为浮筑楼板的结构示意图。减振垫固有频率不大于 10Hz。浮筑楼板将房间和原建筑结构以弹性方式分隔开来，承载楼板以上的房间墙体，不仅阻挡了声音直接通过楼板向下层传递的途径，也有效阻隔了声音通过墙体、天花经楼板向下层传递的途径，能有效解决楼体结构传声的问题。

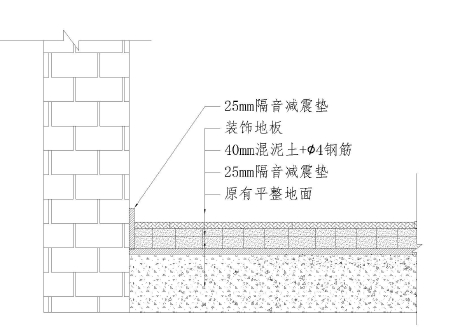

图 4.地面隔音减震结构

2. 分离式复合隔声墙体

结构墙及结构柱是结构声主要传声途径之一。分离式隔声墙体筑建在浮筑楼板上，将酒吧房间的墙体与结构墙和结构柱分离开来，除了具有较强的空气声隔声能力外，还切断了结构传声的路径，起到抑制结构传声的作用。

酒吧隔声构造建议方案

隔声墙体由高性能阻尼纤维吸声隔声材料、240 实心砖墙、墙身减震器、等组成，起到隔音减震等效果。该结构起到消声，隔音、减震的效果。该结构结合实心砖墙可达到 60dB(A)以上的隔声量。特别对低频隔音具有显著的效果。

图 5.墙身隔声减震结构图

3. 隔声减震天花

 根据酒吧现场情况，管道多并走向复杂。因此我司建议隔声减震天花结构为：采用高性能减震隔声板、阻尼纤维吸声材料、弹性轻钢龙骨等多层材料组成。可通过弹性吊钩或井字龙骨系统安装，并与墙体保持弹性连接。该系列天

酒吧隔声构造建议方案

花除了有良好的隔声性能外，亦能起到抑制、阻挡结构传声的作用。该结构隔声量达 55dB(A)以上。

 天花结构如下图所示：

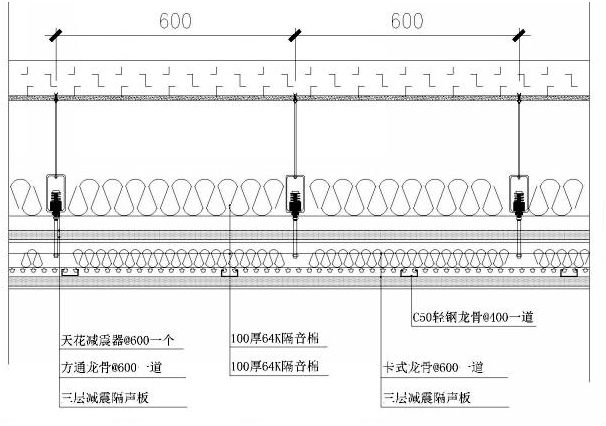

图 6.天花隔声减震结构图

4. 安装具有高隔声量的复合型防火隔声门对外的门建议采用隔声门，采用 II 级隔声门（40≦RW≦45dB），同时满足 A 级防火标准要求。门洞周边作弹性处理，使门与墙体弹性隔离。

5.观察窗

酒吧隔声构造建议方案

太空舱内包房原有设计观察窗建议采用三层 6mm 厚以上的钢化玻璃做成的中空玻璃，观察窗玻璃必须固定好，减少其产生的共振引起的噪声影响。

 6.音响摆位布局

于落地超低音箱下须按音箱特性额外设计防震,DJ 台须严格按浮筑设计施工, 以避免额处增加声压值及刚性接触使振动传递至浮筑地台, 进一步减少声振动传播, 全频音箱安放位置及角度除要兼顾音乐的再生能力及清晰度, 更须顾及其摆放位置及架设于浮筑层内的方法, 必须额外配置防振吊架以配合总体

隔声方案.

7.空调管道

通风口等需作换气系统之消音材料由空调施工单位负责,但必须通过我方认可的消声材料及设备材能进行消音处理以备万全。

 四、预计效果

通过严格的室内声学理论模拟计算，结合多年成熟的经验，可以准确预测到，在采取了上节的声学改造措施后，酒吧内声压级不高于 110dB(A)的情况下，外界距离酒吧 1 米处噪声值不高于以下设计值：

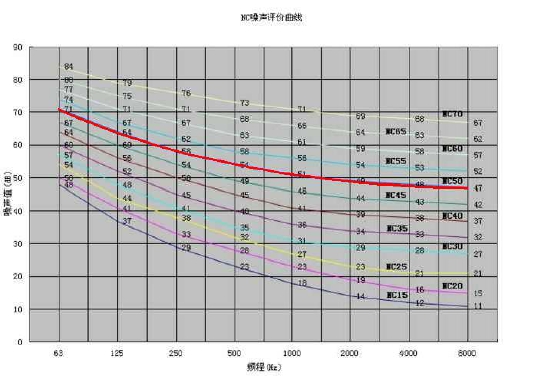

酒吧隔声构造建议方案NR 取值 50dB±5%

五、材料性能要求

 本设计方案中采用的材料

1）没有玻璃纤维粉尘污染，满足环保要求；

2）甲醛释放量达到 E1 级以上标准；

3）各类材料的防火性能满足消防要求。

六、方案特点

1）声学计算使用多年成熟的经验和计算软件进行计算；

2）房与房之间、层与层之间有足够的隔声量；

3）具有减振效果，减弱低频噪声的衰减；

4）材料的防火性能满足消防要求；

5）墙面吸声材料的抗冲击性能和防污性能好。

酒吧隔声构造建议方案

七、说明

为保证达到设计的隔声效果满足设计标准的措施是：

1）本方案是依据具体声学材料进行模拟、分析、计算的，需严格按照设计所依 据的声学材料的声学参数，方能达到设计效果。如更换新的建筑声学材料，需经建筑声学工程师鉴定后方可使用；

2）施工质量应严格、准确，施工过程中，必须按照设计中确认的声学材料参数进行施工，如有更改应告知声学工程师，并进行核算、确认后方可更换。
