一、 概况

该场馆是一会议室项目，会议室占地面积约为396平方，有效高度约为3.5m。会议室主要功能是召开会议、表演、播放电影等。会议室需要具备良好的音质效果，消除各种声学缺陷，声场分布均匀，给观众席一个好的声环境，无噪声干扰，达到听音清晰度的目的。因此要求场所内不仅需要较高的语音清晰度，还必须创造一个歌唱舒适，音乐明亮度高，丰满度好的声环境。因此场所内必须进行专业的声学处理。

二、 设计基本参数

 2.1 混响时间

 混响时间 T60 是指当室内声场达到稳态后，令声源停止发声，

 自此刻起至声压级衰变 60dB 所经历的时间。是评价房间音质最重要

 的客观指标之一。

T60 的计算公式为：

T60 =0.161V

- SIn(1 - a ) + 4mV

 其中，室内平均吸声系数：

a =(å S ia i + å N ja j )

                 S

V —房间容积，m³；

α —室内平均吸声系数；

S —室内总表面积，m ²；

m —空气中声衰减系数（M－1）；

Si—室内各部分的表面积，m²；α i —与 Si 对应的吸声系数；

Nj—人或物体的数量，m²；

α j — 与 Ni 对应的吸声系数。

混响时间的长短直接影响听音的效果。混响时间过长就会影响听音的清晰度并且可能使扩声系统产生啸叫和不利于扩声系统的传声增益。过短，会使声音变得干涩、强度变弱、不自然，影响人们对声音的正常辨别能力。为此需要合理 地布置吸声材料，使频率特性曲线趋于基本平直，以达到 合适的混响时间。

2.2 无颤动回声，多重回声，声聚焦等音质缺陷

颤动回声为同一个原始脉冲声引起的一连串紧跟着的反射脉冲声。平行面之间极容易产生颤动回声现象。

声聚焦为声音通过凹弧面反射后聚焦到一处，致使声场分布不均匀。凹弧墙面极容易产生声聚焦现象。

为完善体育馆的听音效果，不仅要求控制馆内的混响时间，也应消除声聚焦、颤动回声等声学缺陷，致使馆内语音清晰、声场均匀。

平行面之间容易产生颤动回声  凹弧形墙面容易产生声聚焦

三、 标准规范及设计依据

3.1《剧场、电影院和多用途厅堂建筑声学设计规范》GB/T50356-2005

3.2《厅堂扩声系统设计规范》（GB 50371-2006）；

3.3《建筑隔声与吸声构造》（国家建筑标准设计图集08J931）

3.4《建筑内部装修设计防火规范》（GB 50222 - 95）

3.5《民用建筑工程室内环境污染控制规范》GB50325-2001

3.6《声环境质量标准》GB3096-2008

3.7《厅堂混响时间测量规范》GBJ76-84；

四、 混响时间：

（1）依据国标GB/T50356-2005要求：多功能开会时，观众厅满场（80%观众量）

（2）中频（500～1000Hz）混响时间设计值为0.9s；

各频率混响时间设计指标值见下表：

说明：设计允许偏差±10%

（3）消除声缺陷提高声场均匀度

 会议室声缺陷主要包括回声、多重回声、颤动回声及声聚焦等，这些声缺陷均会降低声场均匀度，影响观众的听音效果。

4.1 音质建议方案

4.1.1 天花

天花建议为石膏板天花，做阶梯型设计，可在一定程度上改变声反射方向，宠儿避免声压的聚焦，使声场分布趋于平均。平行面之间容易产生颤动回声凹弧形墙面容易产生声聚焦，使声场分布趋于平均。

4.1．2 墙面

墙面是会议室声学处理的重要部位，由于原天花采用石膏板进行装饰，因此建议除主席台正面墙面进行装饰设计外，其他三面墙均进行吸声处理。1、三面墙面采用陶金吸音板进行声学处理，吸音板安装预留 50mm空气层，另外吸音板背后填充 50 厚 32K 的吸音棉，可有效增加吸音板的吸声频带。从而达到更加高效的吸声效果。安装面积约380平方（具体数据以现场为准）。

吸音板结构：材料基材防火等级达到 A 级以上。规格为 133mm×2440mm×15mm，穿孔率 12.5％，型号为13-3，颜色待定。内填 50 厚32K 吸音棉，安装预留一定空气层时可达到低中高频较好的吸声效

果。表观独特、颜色多选适合教堂场所的声学装饰。

2、根据现场情况，该会议室观众大厅正前方应均安装的玻璃窗，而玻璃表面光滑，极容易产生颤动回声，严重影响室内音质。因此，建议该场所可安装具有较强吸声性能的窗帘。如打褶率达到100%的灯芯绒窗帘。

会议室侧面立面图

会议室观众厅正墙立面图

会议室观众厅后墙立面图

五、方案目标

5.1 装饰美观大方，视觉感受舒适良好。

5.2 吸声材料没有玻璃纤维颗粒的粉尘污染，没有甲醛污染，满足场所内空气质量环保要求。

5.3 具有良好的音色。即低、中、高音适度平衡。

5.4 吸声材料满足防火等级要求。

5.5 场所内听音较清晰，无声染色等音质缺陷。

5.6 工程实施后声环境及场内环境适宜，满场混响时间达到客户要

求的标准：

注：允许混响时间误差值±0.15s

六、材料性能要求

本设计方案中采用的材料性能要求如下所示：

6.1 声学吸声性能满足声学设计要求；

6.2 没有玻璃纤维粉尘污染，满足环保要求；

6.3 甲醛释放量达到 E1 级以上标准；

6.4 吸声材料的防火性能满足消防要求。

6.5 具有防霉防潮性能；

6.6 具备优良的耐久性、稳定性和抗机械损伤特性。

七、方案特点

7.1 声学计算使用多年成熟的经验和计算软件进行计算；

7.2 场所吵杂声得到一定的改善。

7.3 声学材料美观，可塑性强。

7.4 没有玻璃纤维粉尘和甲醛污染，满足环保要求 ；

7.5 材料的防火性能满足消防要求；

7.6 墙面吸声材料的抗冲击性能和防污性能好。

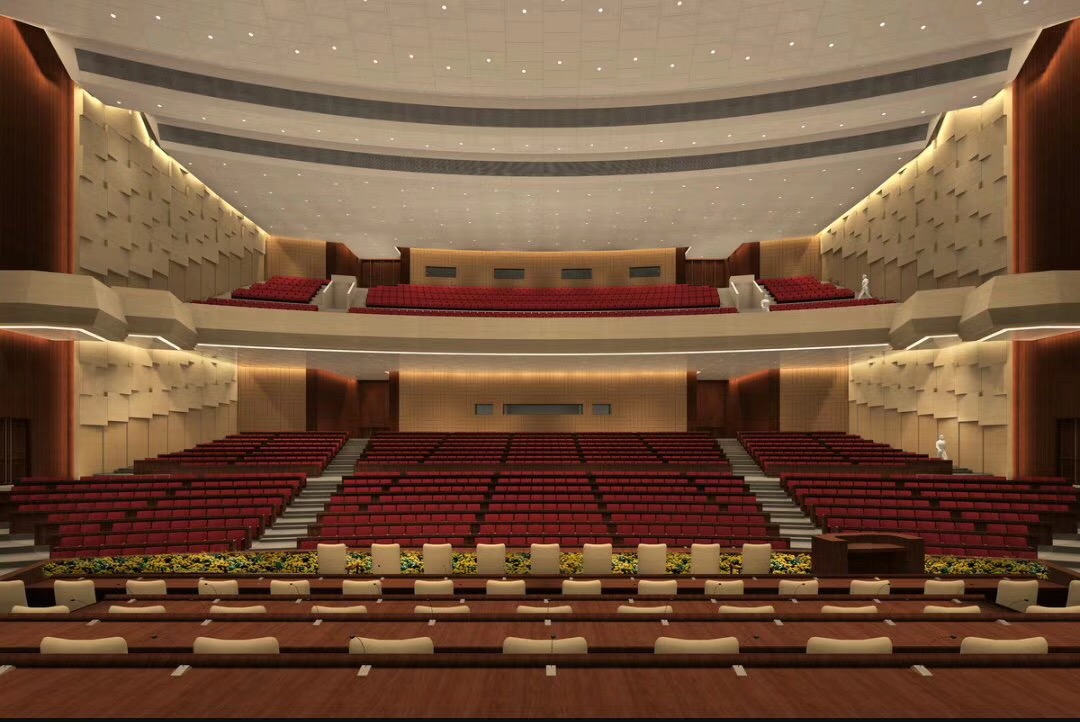

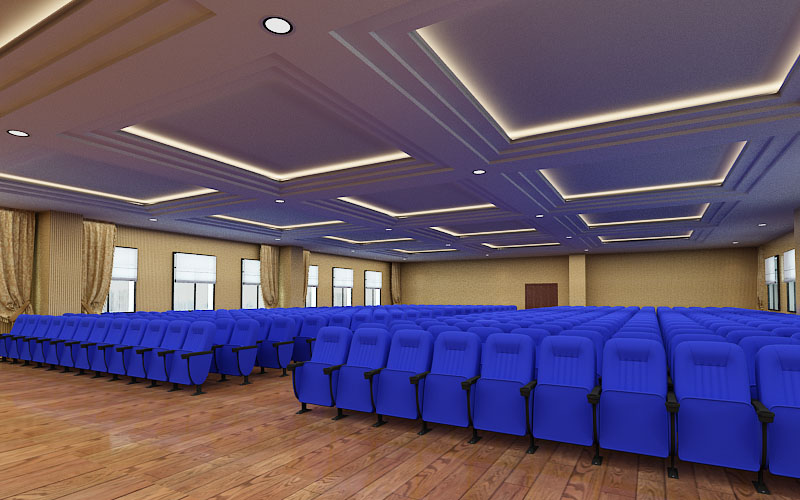

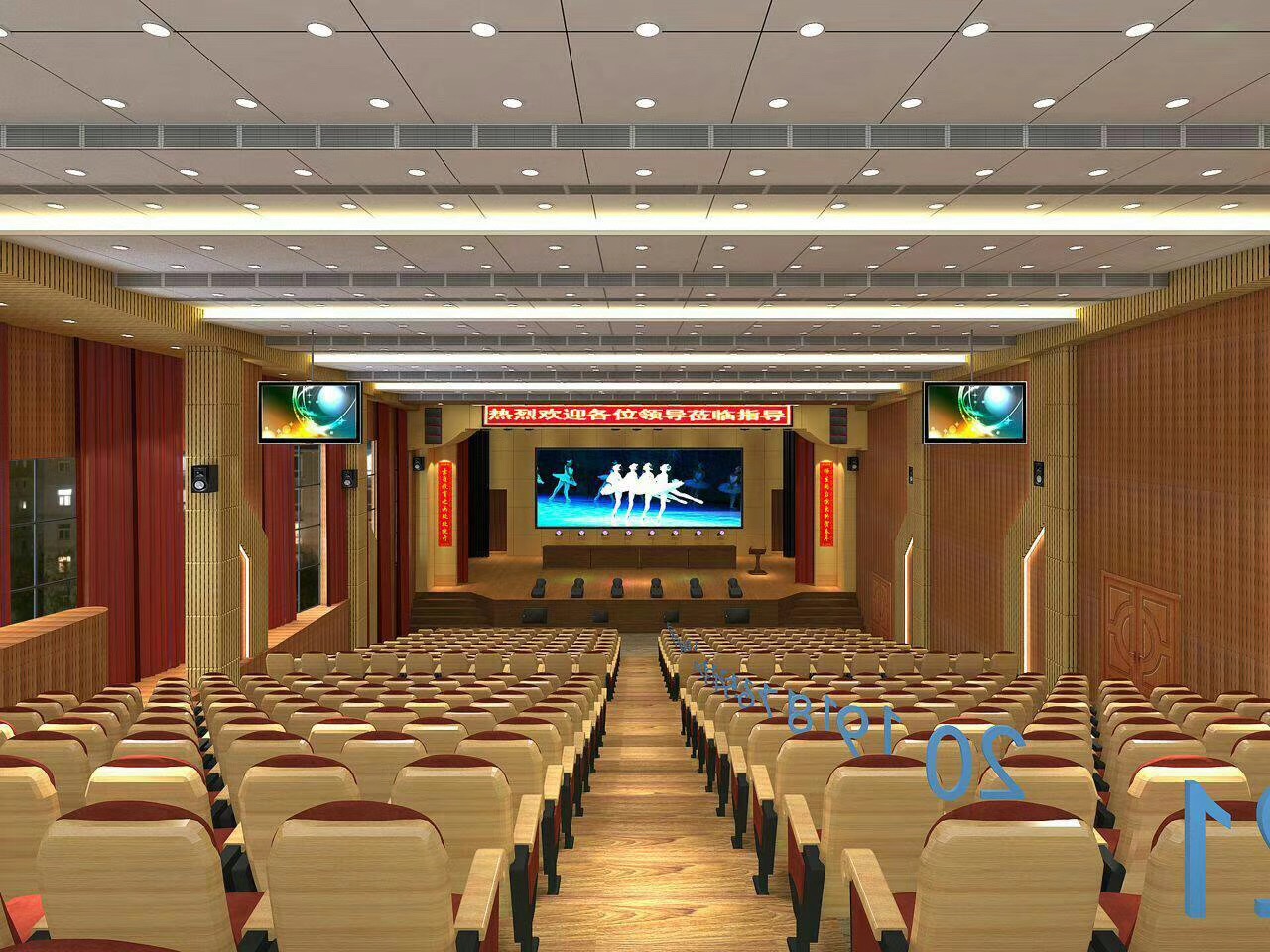

八、工程案例
